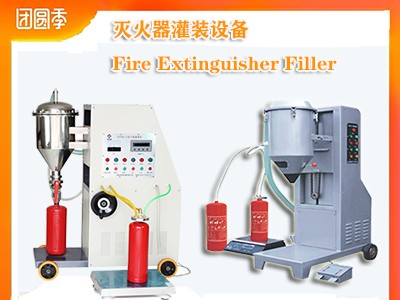

干粉滅火器充填設備和用于使用滅火干粉充填和排放滅火器容器的工藝。
干粉滅火器充填設備明的背景
滅火通常涉及臨時產生一種不能在所保護的體積內持續燃燒的大氣，或在火焰的底部施加一股滅火劑。滅火通常使用便攜式滅火器。


目前廣泛使用的一種滅火方法包括將揮發性鹵代烴(如哈龍或哈龍)引入需要保護的體積內。已知哈龍會干擾火焰中發生的化學反應并有效地抑制火焰。盡管如此，哈龍還是有一個根本性的缺點: 眾所周知，它們會與臭氧發生相互作用，從而導致地球臭氧層的破壞。
以碳酸鹽、碳酸氫鹽、堿金屬氯化物、磷酸銨等礦物鹽為基礎的生態良性滅火粉(干粉)已被發現可提供替代體積滅火。這些干粉可以成功地取代鹵代烴或提高鹵代烴或其他常用滅火劑(如二氧化碳等)的性能。干粉的體積和局部滅火效果至少與鹵代烴相當，但生態安全，無毒。

哈龍和干粉的滅火器充電設備和方法在技術上是眾所周知的。這些傳統的方法已經發展為受控環境。然而，民用和軍事用途都需要在各種不受控制的環境中運行的滅火器充電設備，這些設備可用于干粉和哈龍容器的充電。例如，常規系統往往不能滿足軍事目的的敏感任務能力。此外，傳統的充電系統包括多件裝備，這些裝備代表了不可能與戰斗群一起部署的后勤保障。這些設備中有許多不具備執行任務的能力，至少因?yàn)樯逃酶煞哿隙肥褂闷饋砗苈闊?，而且對大氣元素開放，從而使干粉暴露在水分中。

因此，迫切需要一種能夠執行任務、能夠涵蓋充電過程各個方面的滅火充電設備，包括排放整個容器，并且可以對現有的哈龍裝置進行修改。
發明概述
如上所述，從現有技術已知的常規設備，本發明包括新設備不同于常規設備所需的充電和排放干粉含有容器。在一個方面，本發明提供了排放充滿電的瓶或鋼瓶并捕獲粉末的能力，以及在不從裝置中移除的情況下對瓶或鋼瓶進行充電的能力。本發明還提供了用于各種任務的分段位置，包括放電、扭矩、再充電、再充電、目視檢查和干粉殘?jiān)呐懦?。本文披露的系統設計可以針對現有的哈龍裝置進行修改，從而創建可移動硬件，以滿足民用或軍事任務對哈龍或干粉的要求。
在特定實施例中，本發明提供一種干粉滅火器充填系統，用于用干粉充填和卸料瓶、鋼瓶或合適的容器。該系統有一個框架單元，用于容納各種組件。所述各種部件可包括夾具組件、鎖定柱塞、轉矩托輥、填充閥、填充量表、填充管線、排出管線、插座和延伸件。

該夾具組件可具有能夠旋轉 ° 的夾具臂，以及用于鎖定在該夾具臂中的可拆卸的鎖定銷。該夾緊組件可以夾緊至少一個具有在預**排放或排放條件下的瓶子的瓶子組件。鎖定柱塞可以將夾緊裝置鎖定到不同的階段或位置，轉矩怠速器可以扭轉和解除閥門的扭矩。填充閥可以用加壓劑(例如干氮)控制瓶組件向所需壓力的再充氣，填充量表可以將瓶組件加壓到所需壓力。
延伸部分可以滑入和滑出轉矩托輥，使插座與瓶子總成的整體六角形連接，例如轉矩或拆卸閥門。充電線路用加壓劑給瓶組件充電，排出線路排出充滿電的瓶單元。充電線在充電過程中可能連接到瓶組件上的 Schrader 配件，而排出線在排出過程中連接到瓶組件上的排出口。
干粉滅火器補給系統也可能在框架單元旁邊有一個閥門服務區域，用于重新服務閥門。所述閥門服務區域具有安裝在側桌上的閥門固定裝置。此外，該系統還可以配置一個噴霧器槍，用于在閥門重新維修期間去除閥門上的干粉殘留物，以及一個噴霧器棒，用于將干粉殘留物從瓶子單元抽出到防塵容器中。還可以提供排放軟管，以便在罐和排放線或噴霧器棒之間提供柔性連接。此外，服務閥可用于選擇加壓劑(例如，氮?dú)饣蜍囬g空氣)來維護噴霧器棒或噴霧器槍。所述填充閥可以向所述服務閥提供加壓劑。
或者，可以使用收集袋來擴散來自排放軟管的干粉，并允許干粉沉降到容器中。如使用收塵袋，容器應足夠大以容納收塵袋。
因此，本發明提供了一種滅火再充電設備，該設備具有完成任務的能力，能夠涵蓋充電過程的所有方面，包括整個容器的排放，并且可以針對已經在現場的哈龍單元進行修改。
